Металлокассеты для фасада. Виды кромок, размеры, крепление

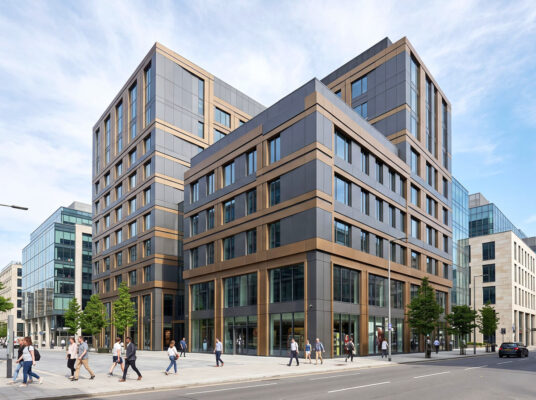

Металлокассеты для фасада — это объёмные облицовочные элементы из листового металла, изготовленные гибкой или штамповкой и имеющие отбортовки по периметру. Они устанавливаются на металлическую подсистему навесного вентилируемого фасада и образуют наружный защитно-декоративный слой здания.

Какие кромки бывают у фасадных металлокассет?

Тип кромки определяет способ монтажа и внешний вид межкассетных швов. Основные варианты- открытая отбортовка и закрытая или замковая кромка.

Вид кромки	Конструкция и крепление
Открытая	По периметру кассеты выполнены отогнутые полки с зонами крепления. Панель фиксируют к направляющим заклёпками или саморезами, которые остаются видимыми в межкассетных швах
Закрытая, или замковая	Крепёжную кромку перекрывает соседняя кассета либо скрывает предусмотренный конструкцией замок. После монтажа точки фиксации не видны

Открытое исполнение упрощает замену отдельного повреждённого элемента. При закрытом креплении для ремонта может потребоваться частичный демонтаж соседних кассет.

Какие размеры выбрать?

Единого универсального размера для всех фасадов нет. Габариты кассет определяют по архитектурной раскладке, геометрии здания, расположению проёмов и расчётным нагрузкам.

В системах PRIMET применяются металлические кассеты из оцинкованной стали толщиной от 0,7 до 1,2 мм. После изготовления на них наносят полимерное покрытие. Увеличивать формат панели без расчёта нельзя: размеры, толщина листа, количество креплений и шаг направляющих должны быть согласованы в проекте НВФ.

Проектирование, монтаж и эксплуатацию навесных вентилируемых фасадов регулирует СП 522.1325800.2023, действующий с 6 июня 2023 года.

Как крепятся металлокассеты?

При открытом способе каждую кассету отдельно фиксируют к направляющим через отбортовки. Для монтажа используют заклёпки или самонарезающие винты, предусмотренные проектным решением.

При скрытом способе крепёж закрывается кромкой следующего элемента. Такая схема предъявляет более высокие требования к последовательности монтажа и точности геометрии облицовки.

Для металлических кассет PRIMET доступны три типа подконструкции:

горизонтально-вертикальная;
вертикальная;
межэтажная.

Конкретную систему выбирают с учётом материала несущих стен, конструкции здания и результатов расчёта нагрузок.

Зачем нужно полимерное покрытие?

Полимерный слой выполняет защитную и декоративную функции: изолирует металлическую поверхность от атмосферного воздействия и задаёт цвет фасада. Для строительных изделий из тонколистовой стали требования к рулонному прокату с защитно-декоративным покрытием устанавливает ГОСТ 30246-2016.

Если применяется порошковая окраска, технологию подготовки поверхности, нанесения и контроля покрытия определяет ГОСТ 9.410-88. Покрытие следует подбирать по условиям эксплуатации объекта, а не только по цвету.

Как выбрать металлокассеты?

Перед заказом необходимо:

Уточнить материал и толщину металла.
Согласовать раскладку и размеры панелей.
Выбрать открытую или скрытую кромку.
Определить тип фасадной подсистемы.
Проверить узлы крепления и примыкания.
Зафиксировать требования к покрытию в проекте.

Калькулятор вентфасадов PRIMET выполняет предварительный расчёт. Точное количество элементов и комплектующих определяют специалисты по проектным данным.
